電泳涂裝設備

電泳涂裝設備由主體設備、前后處理設備、供水管道及輸送裝置等構成

電泳涂裝主體設備槽體、攪拌循環系統、電極、涂料液溫控制、涂料補給、通風裝置、供電裝置李電泳后水洗裝置等部分組成，此外，還有附有漆罐、供檢修槽體或排除故障時儲存涂料液之用。

主要來介紹下槽體設備

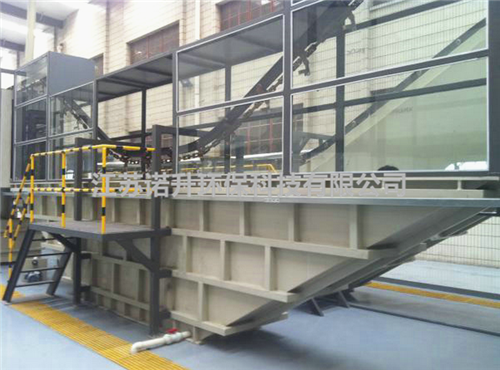

根據工件輸送方式的不同，槽體分為船型槽體和矩形槽體兩種形式一般船形槽體適用于連續通過時電泳涂裝生產線，矩形槽適用于間歇垂直升降式的電泳涂裝生產線。槽體通常由主槽和溢流槽組成無論哪種形式的槽體，為避免死角造成的涂料沉淀，槽底部都要采用圓弧過渡。

槽結構可根據具體情況和輸送方式考慮設計，槽內壁要求耐電泳液的酸堿，擊穿電壓≥20KV。槽體安裝好后，宜干態經過15KV絕緣耐壓試驗，確保系統的安全性。槽體部分可用鋼板，保持足夠強度，采用內襯改性環氧樹脂和不飽和的聚酯玻璃鋼。槽體材料也可為PP板或PVC板材料。槽體要求牢固。

現代的商業電泳槽常常與電泳工件相對的陽極（陰極）系統，過濾攪拌系統及換熱系統等一起。

小型電泳槽多采用組合式，即把整流電源、過濾機、加熱或降溫裝置和槽體連為一體，占地小，使用方便，大于1000L以上的電泳槽底部多采用多級進液管。

便于溶液的滾動循環，除設溢流槽外，還設一個循環槽及熱交換槽，用過濾機或不銹鋼泵進行溶液循環。

溢流槽的作用是控制主槽內涂料液的高度，排出涂料液表面的泡沫，保證工件入槽和出槽區的液面沒有泡沫。

溢流槽上可安裝漏網，以除去涂料中的雜質，排出電泳過程中的泡沫。濾網的材質可選用尼龍或不銹鋼絲等職責，濾網的大小及面積要選擇適當，否則會 產生大量泡沫。
