水簾式噴漆室

在地面該噴漆室與文氏管式噴漆室相似，采用層流技術從上向下 送風防止漆霧擴散，將漆霧壓向中間從下抽走，但在地面下，水簾式噴漆室完全改變了以上噴漆室所用的水洗、文氏管、折流板的除去漆霧的方法，采用一種稱為水旋器的結構除去漆霧，其效率可達98%-99.5%，用水量小約為文氏管式噴漆室的一半，地坑淺，為1-1.4m，水旋式噴漆室技術完備，是當前應用較多的一種大型噴漆室，其室體情況結構簡單，平面可大可小，適合于大、中型工件的 噴涂。

水簾式噴漆室大體分為五部分：室體，送風系統，漆霧過濾裝置，抽風系統和廢漆處理裝置。一些噴漆室設可燃氣體濃度檢測、報警裝置。

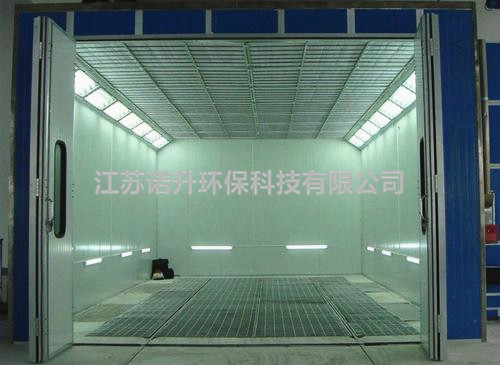

室體為鋼結構，其形式基本上有兩種一為弓形頂棚雙側下抽風，一為平面頂棚單側下抽風。

該室體上部主風道與送風系統連接，設靜壓室、空氣過濾層、照明系統、施工平臺或小車、防火系統、地坪柵格板等。送風系統送來的氣流由主風道進入室體上方經過多孔調節板，均勻進入靜壓室，靜壓室起穩定作用，使整個靜壓室到地坪柵格板間形成穩定的壓差，保證室內空氣流速均勻。當工件進入室內，室內氣流速度發生變化，靠近工件附近的空氣流速增加，工件邊較高的氣流可保證漆霧被氣流帶走，限制了漆霧的飛揚，保護室壁及照明裝置不被漆霧污染氣流速度太大，又會過分的帶走漆霧，增加耗漆量和加重漆霧處理裝置的負擔。
